FX10A-100S/10-SV(71)
Mezzanine Connector, With Guide And Ground Plate, Receptacle, 0.5 mm, 2 Rows, 110 Contacts

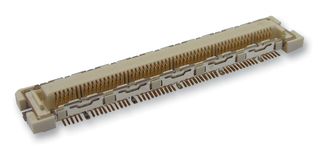

Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtHIROSE / HRS
Mã Số Linh Kiện Nhà Sản XuấtFX10A-100S/10-SV(71)
Mã Đặt Hàng1798387
Phạm vi sản phẩmFunctionMax FX10
Được Biết Đến Như570-0202-7-71
Bảng Dữ Liệu Kỹ Thuật
Có thể đặt mua
Thông báo với tôi khi có hàng trở lại
| Số Lượng | Giá |
|---|---|
| 1+ | US$5.710 |
| 10+ | US$4.850 |
| 25+ | US$4.550 |
| 60+ | US$4.280 |
| 120+ | US$4.070 |
| 300+ | US$3.820 |
| 540+ | US$3.660 |
| 1020+ | US$3.500 |
| 2520+ | US$3.290 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$5.71
Nhập Mã Số Linh Kiện / Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Mã số này sẽ được thêm vào phần Xác nhận đơn hàng, Hóa đơn, Ghi chú giao hàng, Email xác nhận trên web và Nhãn sản phẩm.
Thông Tin Sản Phẩm
Nhà Sản XuấtHIROSE / HRS
Mã Số Linh Kiện Nhà Sản XuấtFX10A-100S/10-SV(71)
Mã Đặt Hàng1798387
Phạm vi sản phẩmFunctionMax FX10
Được Biết Đến Như570-0202-7-71
Bảng Dữ Liệu Kỹ Thuật
Mezzanine Connector TypeReceptacle
Pitch Spacing0.5mm
No. of Rows2Rows
No. of Contacts110Contacts
Connector MountingSurface Mount
Contact MaterialPhosphor Bronze
Contact PlatingGold Plated Contacts
Product RangeFunctionMax FX10
SVHCNo SVHC (23-Jan-2024)
Tổng Quan Sản Phẩm
The FX10 series Stacking Connector is electrical interface for the OIF 100G Long-Haul DWDM transmission module (MSA-100GLH). The transmission characteristics have been improved through a design that fixes ground plates to both sides of the header and receptacle. The signal and ground contacts are arranged in a 10:1 ratio. The ground plate is connected to the board and the resulting ground stability effectively reduces noise. The 0.5mm signal contact pitch provides a smaller overall connector, using less mounting area on the board.
- Improved transmission efficiency between boards
- Suited to high-density applications
- With guideposts
- With ground plate
Ứng Dụng
Industrial
Thông số kỹ thuật
Mezzanine Connector Type
Receptacle
No. of Rows
2Rows
Connector Mounting
Surface Mount
Contact Plating
Gold Plated Contacts
SVHC
No SVHC (23-Jan-2024)
Pitch Spacing
0.5mm
No. of Contacts
110Contacts
Contact Material
Phosphor Bronze
Product Range
FunctionMax FX10
Tài Liệu Kỹ Thuật (3)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Indonesia
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Indonesia
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:85366930
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:No SVHC (23-Jan-2024)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.0009
