FX10B-96S-SV

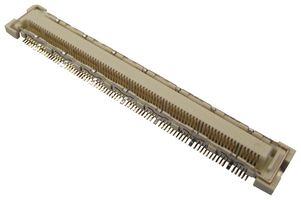

Mezzanine Connector, Receptacle, 0.5 mm, 2 Rows, 96 Contacts, Surface Mount, Phosphor Bronze
Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtHIROSE / HRS
Mã Số Linh Kiện Nhà Sản XuấtFX10B-96S-SV
Mã Đặt Hàng2498795
Phạm vi sản phẩmFunctionMax FX10
Được Biết Đến Như570-0251-2-00
Bảng Dữ Liệu Kỹ Thuật
932 có sẵn
Bạn cần thêm?
932 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$4.560 |
| 10+ | US$3.870 |
| 25+ | US$3.630 |
| 80+ | US$3.350 |
| 160+ | US$3.190 |
| 320+ | US$3.040 |
| 560+ | US$2.920 |
| 1040+ | US$2.790 |
| 2560+ | US$2.630 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$4.56
Nhập Mã Số Linh Kiện / Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Mã số này sẽ được thêm vào phần Xác nhận đơn hàng, Hóa đơn, Ghi chú giao hàng, Email xác nhận trên web và Nhãn sản phẩm.
Thông Tin Sản Phẩm
Nhà Sản XuấtHIROSE / HRS
Mã Số Linh Kiện Nhà Sản XuấtFX10B-96S-SV
Mã Đặt Hàng2498795
Phạm vi sản phẩmFunctionMax FX10
Được Biết Đến Như570-0251-2-00
Bảng Dữ Liệu Kỹ Thuật
Mezzanine Connector TypeReceptacle
Pitch Spacing0.5mm
No. of Rows2Rows
No. of Contacts96Contacts
Connector MountingSurface Mount
Contact MaterialPhosphor Bronze
Contact PlatingGold Plated Contacts
Product RangeFunctionMax FX10
SVHCNo SVHC (23-Jan-2024)
Tổng Quan Sản Phẩm
The FX10 series from Hirose are two piece type stacking receptacles with straight SMT mounting. These connectors with 0.5mm pitch spacing are used to provide electrical interface for OIF 100G long Haul DWDM transmission module (MSA-100GLH). Transmission characteristics have been improved through a design that fixes ground plates to both sides of the receptacles. Stackable connectors are suitable for high density applications.
- Insertion loss to cross talk ratio (ICR) meets IEEE 802.3ap specifications for 15+Gbps
- Receptacle without guide post and without ground plate
- Signal and ground contacts are arranged in 10:1 ratio
- Number of signal contact is 96
- Stacking height of 4mm
- Phosphor bronze contacts with gold plating
- Operating temperature range from -55°C to 85°C
- Rated voltage of 50VAC and rated current of 0.3A
- Flammability rating meets UL94 V-0, beige colour liquid crystal polymer (LCP) insulator
- Mating cycles is 50 and maximum contact resistance of 60mohm
Ứng Dụng
Industrial
Thông số kỹ thuật
Mezzanine Connector Type
Receptacle
No. of Rows
2Rows
Connector Mounting
Surface Mount
Contact Plating
Gold Plated Contacts
SVHC
No SVHC (23-Jan-2024)
Pitch Spacing
0.5mm
No. of Contacts
96Contacts
Contact Material
Phosphor Bronze
Product Range
FunctionMax FX10
Tài Liệu Kỹ Thuật (3)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Indonesia
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Indonesia
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:85366930
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:No SVHC (23-Jan-2024)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.001
