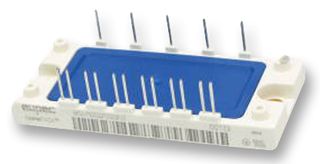

BSM25GD120DN2BOSA1
IGBT Module, Three Phase Full Bridge, 35 A, 3 V, 200 W, 125 °C, EconoPACK
Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtINFINEON
Mã Số Linh Kiện Nhà Sản XuấtBSM25GD120DN2BOSA1
Mã Đặt Hàng1496948
Được Biết Đến NhưBSM25GD120DN2, SP000100370
Bảng Dữ Liệu Kỹ Thuật
Ngưng sản xuất
Thông Tin Sản Phẩm
Nhà Sản XuấtINFINEON
Mã Số Linh Kiện Nhà Sản XuấtBSM25GD120DN2BOSA1
Mã Đặt Hàng1496948
Được Biết Đến NhưBSM25GD120DN2, SP000100370
Bảng Dữ Liệu Kỹ Thuật
IGBT ConfigurationThree Phase Full Bridge
Continuous Collector Current35A
Collector Emitter Saturation Voltage3V
Power Dissipation200W
Operating Temperature Max125°C
Transistor Case StyleEconoPACK
IGBT TerminationStud
Collector Emitter Voltage Max1.2kV
IGBT Technology-
Transistor MountingPanel
Product Range-
SVHCNo SVHC (17-Jan-2023)
Tổng Quan Sản Phẩm
The BSM25GD120DN2 is an IGBT Power Module with fast free wheel diodes and insulated metal base plate.
- 3-phase Full bridge
- 130ns Rise time
- 100ns Fall time
- ±20V Gate-emitter voltage
Ứng Dụng
Industrial
Cảnh Báo
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Thông số kỹ thuật
IGBT Configuration
Three Phase Full Bridge
Collector Emitter Saturation Voltage
3V
Operating Temperature Max
125°C
IGBT Termination
Stud
IGBT Technology
-
Product Range
-
Continuous Collector Current
35A
Power Dissipation
200W
Transistor Case Style
EconoPACK
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
No SVHC (17-Jan-2023)
Tài Liệu Kỹ Thuật (2)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:85412900
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:No SVHC (17-Jan-2023)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.18
