FF3MR20W3M1HH11BPSA1
Silicon Carbide MOSFET, Half Bridge, N Channel, 275 A, 2 kV, 4100 µohm, Module

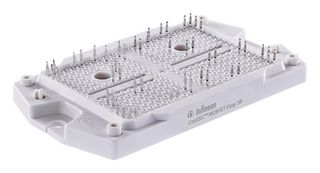

Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtINFINEON
Mã Số Linh Kiện Nhà Sản XuấtFF3MR20W3M1HH11BPSA1
Mã Đặt Hàng4694663
Phạm vi sản phẩmEasyPACK Series
Được Biết Đến NhưFF3MR20W3M1H_H11, SP006049702
Mã sản phẩm của bạn
Bảng Dữ Liệu Kỹ Thuật
11 có sẵn
Bạn cần thêm?
11 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$485.300 |
| 5+ | US$461.590 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$485.30
Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Thông Tin Sản Phẩm
Nhà Sản XuấtINFINEON
Mã Số Linh Kiện Nhà Sản XuấtFF3MR20W3M1HH11BPSA1
Mã Đặt Hàng4694663
Phạm vi sản phẩmEasyPACK Series
Được Biết Đến NhưFF3MR20W3M1H_H11, SP006049702
Bảng Dữ Liệu Kỹ Thuật
MOSFET Module ConfigurationHalf Bridge
Channel TypeN Channel
Continuous Drain Current Id275A
Drain Source Voltage Vds2kV
Drain Source On State Resistance4100µohm
Transistor Case StyleModule
No. of Pins52Pins
Rds(on) Test Voltage18V
Gate Source Threshold Voltage Max5.15V
Power Dissipation-
Operating Temperature Max175°C
Product RangeEasyPACK Series
SVHCNo SVHC (25-Jun-2025)
Tổng Quan Sản Phẩm
FF3MR20W3M1HH11BPSA1 is an EasyPACK™ module with CoolSiC™ Trench MOSFET and High Current Pin / NTC. Potential applications include energy storage systems (ESS), EV charging, UPS systems, and solar applications.
- Qualified for industrial applications according to the relevant tests of IEC 60747, 60749 and 60068
- Low switching losses, high current density
- High current pin, PressFIT contact technology
- Rugged mounting due to integrated mounting clamps, integrated NTC temperature sensor
- Drain-source voltage is 2000V at Tvj = 25°C
- Continuous DC drain current is 275A at Tvj = 175°C, VGS = 18V, TH = 65°C
- Repetitive peak drain current is 640A ( verified by design, tp limited by Tvjmax)
- Drain-source on-resistance is 2.6mohm typ at VGS = 18V, Tvj = 25°C, ID = 320A
- Total gate charge is 1.56 µC typ at VDD = 1200V, VGS = -3/18V, Tvj = 25°C
- Storage temperature range from -40 to 125°C
Thông số kỹ thuật
MOSFET Module Configuration
Half Bridge
Continuous Drain Current Id
275A
Drain Source On State Resistance
4100µohm
No. of Pins
52Pins
Gate Source Threshold Voltage Max
5.15V
Operating Temperature Max
175°C
SVHC
No SVHC (25-Jun-2025)
Channel Type
N Channel
Drain Source Voltage Vds
2kV
Transistor Case Style
Module
Rds(on) Test Voltage
18V
Power Dissipation
-
Product Range
EasyPACK Series
Tài Liệu Kỹ Thuật (1)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:85365080
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:No SVHC (25-Jun-2025)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.000001
