15132-1203
Cable Assembly, Pico-Lock Receptacle to Pico-Lock Receptacle, 12 Ways, 1.5 mm, 1 Row, 300 mm

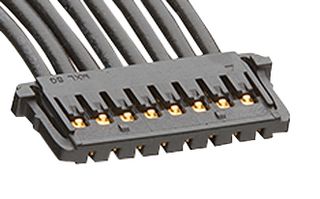

Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtMOLEX
Mã Số Linh Kiện Nhà Sản Xuất15132-1203
Mã Đặt Hàng2820742
Phạm vi sản phẩmPico-Lock OTS 15132 Series
Được Biết Đến NhưGTIN UPC EAN: 191128285308
Bảng Dữ Liệu Kỹ Thuật
932 có sẵn
Bạn cần thêm?
932 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$6.070 |
| 10+ | US$5.680 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$6.07
Nhập Mã Số Linh Kiện / Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Mã số này sẽ được thêm vào phần Xác nhận đơn hàng, Hóa đơn, Ghi chú giao hàng, Email xác nhận trên web và Nhãn sản phẩm.
Thông Tin Sản Phẩm
Nhà Sản XuấtMOLEX
Mã Số Linh Kiện Nhà Sản Xuất15132-1203
Mã Đặt Hàng2820742
Phạm vi sản phẩmPico-Lock OTS 15132 Series
Được Biết Đến NhưGTIN UPC EAN: 191128285308
Bảng Dữ Liệu Kỹ Thuật
Connector to ConnectorPico-Lock Receptacle to Pico-Lock Receptacle
No. of Positions12Ways
Connector Pitch1.5mm
No. of Rows1 Row
Cable Length - Metric300mm
Cable Length - Imperial11.8"
Product RangePico-Lock OTS 15132 Series
Wire Gauge24AWG
Jacket ColourBlack
SVHCNo SVHC (21-Jan-2025)
Tổng Quan Sản Phẩm
The 15132-1203 from Molex is a 15132 series Pico-Lock-to-Pico-Lock Off-the-Shelf (OTS) cable assembly. It is a single row, female to female cable assembly with 12 circuits. Pico-Lock cable assembly offers a low profile, high current and positive locks. Ideal for applications requiring space savings and secure mating retention.
- Cable length is 300mm, black colour resin
- Metal material is copper alloy, mating plating material is gold
- Plating termination material is tin, resin material is high temperature thermoplastic
- Minimum insulation resistance is 100Mohm, maximum voltage is 150V
- Mating interface pitch is 1.5mm
- Maximum contact resistance is 20mohm, dielectric withstanding voltage is 500V AC/1 minute
- Crimp or compression termination interface style
- Wire insulation diameter is 1.10mm, wire size is 24AWG, wire/cable type is UL 1061
- Mates with 504050 Pico-lock SMT wire to board header
- UL 94V-0 nylon housing, -20 to +85°C operating temperature range
Thông số kỹ thuật
Connector to Connector
Pico-Lock Receptacle to Pico-Lock Receptacle
Connector Pitch
1.5mm
Cable Length - Metric
300mm
Product Range
Pico-Lock OTS 15132 Series
Jacket Colour
Black
No. of Positions
12Ways
No. of Rows
1 Row
Cable Length - Imperial
11.8"
Wire Gauge
24AWG
SVHC
No SVHC (21-Jan-2025)
Tài Liệu Kỹ Thuật (3)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:India
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:India
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:85444290
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:No SVHC (21-Jan-2025)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.0125
