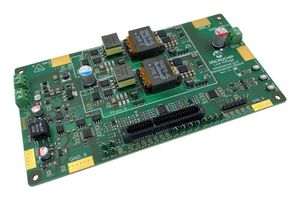

EV84C64A
Development Board, dsPIC33CH128MP506, Resonant LLC Converter, Power Management, 38 to 42VDC, 1MHz
Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
3 có sẵn
Bạn cần thêm?
3 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$326.230 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$326.23
Nhập Mã Số Linh Kiện / Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Mã số này sẽ được thêm vào phần Xác nhận đơn hàng, Hóa đơn, Ghi chú giao hàng, Email xác nhận trên web và Nhãn sản phẩm.
Thông Tin Sản Phẩm
Nhà Sản XuấtMICROCHIP
Mã Số Linh Kiện Nhà Sản XuấtEV84C64A
Mã Đặt Hàng4305157
Silicon ManufacturerMicrochip
Silicon Core NumberdsPIC33CH128MP506
Kit Application TypePower Management
Application Sub TypeResonant LLC Converter
Kit ContentsDevelopment Board dsPIC33CH128MP506
Product Range-
Automotive Qualification Standard-
SVHCNo SVHC (21-Jan-2025)
Tổng Quan Sản Phẩm
EV84C64A is a 50W interleaved LLC converter development board that is a generic development board implementing interleaved LLC topology supporting rapid prototyping and code development based on dsPIC33 DSCs. It utilizes the dsPIC33CH128MP506 DSC supporting a fully digital and advanced power control algorithm scheme. The board is compatible with dsPIC33EP, dsPIC33CK, and dsPIC33CH digital power plug-in modules (DP-PIM).
- Input working voltage range from 38 to 42VDC
- Maximum output power is 30W per phase
- Maximum switching frequency is 1000KHz
- Output connector, auxiliary power supply
- Test points for outer loop measurements, protection circuitry
- HMI interface (push buttons and two LEDs)
- dsPIC33-DSC DP-PIM socket with test points at the edge of the board
- Supports UART communication, GPIO, analogue input, DAC signal output and 3.3V analogue AUX supply
Thông số kỹ thuật
Silicon Manufacturer
Microchip
Kit Application Type
Power Management
Kit Contents
Development Board dsPIC33CH128MP506
Automotive Qualification Standard
-
Silicon Core Number
dsPIC33CH128MP506
Application Sub Type
Resonant LLC Converter
Product Range
-
SVHC
No SVHC (21-Jan-2025)
Tài Liệu Kỹ Thuật (1)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Taiwan
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Taiwan
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:84733020
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Chờ thông báo
SVHC:No SVHC (21-Jan-2025)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.0003
