EVAL-ADM2461EEBZ

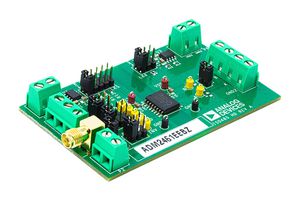

Evaluation Board, ADM2461EBRWZ, Isolated RS-485 Transceiver, 500 kbps, 5.7 kV RMS
Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtANALOG DEVICES
Mã Số Linh Kiện Nhà Sản XuấtEVAL-ADM2461EEBZ
Mã Đặt Hàng4032999
Bảng Dữ Liệu Kỹ Thuật
1 có sẵn
Bạn cần thêm?
1 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$103.340 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$103.34
Nhập Mã Số Linh Kiện / Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Mã số này sẽ được thêm vào phần Xác nhận đơn hàng, Hóa đơn, Ghi chú giao hàng, Email xác nhận trên web và Nhãn sản phẩm.
Thông Tin Sản Phẩm
Nhà Sản XuấtANALOG DEVICES
Mã Số Linh Kiện Nhà Sản XuấtEVAL-ADM2461EEBZ
Mã Đặt Hàng4032999
Bảng Dữ Liệu Kỹ Thuật
Kit Application TypeCommunication
Application Sub TypeIsolated RS-485 Transceiver
Silicon ManufacturerAnalog Devices
Silicon Core NumberADM2461EBRWZ
Product Range-
Kit ContentsEvaluation Board ADM2461EBRWZ
SVHCNo SVHC (21-Jan-2025)
Tổng Quan Sản Phẩm
EVAL-ADM2461EEBZ is a simplified, efficient evaluation of the ADM2461E 500KBPS, 5.7K VRMS, signal isolated, half-duplex RS-485 transceiver with ±15KV IEC ESD. The EVAL-ADM2461EEBZ comes with options for the evaluation of the ADM2461E in an individual system. Digital and RS485 bus signals are easily accessible via the screw terminal blocks on the EVAL-ADM2461EEBZ. Each digital input can be configured via the on-board jumper options.
- Simplified evaluation of the ADM2461E signal isolated 500Kbps half-duplex RS-485 transceiver
- 2-layer PCB compliant with EN 55032 Class B radiated emissions
- 2 on-board ADP7104 LDO regulators with jumper for simplified evaluation in multiple supply config
- Jumper to utilize flexible, VDD1 low voltage supply rail for interfacing with I/O node as 1.7V
- SMA connector for TxD input signal
- Optional on-board LTC1799 oscillator for providing TxD signal
- Screw terminal blocks for connecting power, digital and RS-485 signals
Ghi chú
ADI products are only authorized (and sold) for use by the customer and are not to be resold or otherwise passed on to any third party
Thông số kỹ thuật
Kit Application Type
Communication
Silicon Manufacturer
Analog Devices
Product Range
-
SVHC
No SVHC (21-Jan-2025)
Application Sub Type
Isolated RS-485 Transceiver
Silicon Core Number
ADM2461EBRWZ
Kit Contents
Evaluation Board ADM2461EBRWZ
Tài Liệu Kỹ Thuật (1)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Philippines
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Philippines
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:84733020
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:No SVHC (21-Jan-2025)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.000001
