BTHQ21603V-SRE WC
Alphanumeric LCD, 16 x 2, Black on Yellow / Green, 5V, Parallel, English, Japanese, Reflective

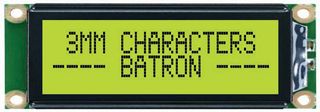

Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtBATRON
Mã Số Linh Kiện Nhà Sản XuấtBTHQ21603V-SRE WC
Mã Đặt Hàng9448675
Phạm vi sản phẩmBTHQ21603V
Bảng Dữ Liệu Kỹ Thuật
Ngưng sản xuất
Thông Tin Sản Phẩm
Nhà Sản XuấtBATRON
Mã Số Linh Kiện Nhà Sản XuấtBTHQ21603V-SRE WC
Mã Đặt Hàng9448675
Phạm vi sản phẩmBTHQ21603V
Bảng Dữ Liệu Kỹ Thuật
Character Count x Line16 x 2
Display AppearanceBlack on Yellow / Green
Logic Voltage5V
Interface TypeParallel
Font SetEnglish, Japanese
Display ModeReflective
Character Size3.15mm
LCD Display TypeSTN
Module Size53mm x 20mm
Operating Temperature Min0°C
Operating Temperature Max50°C
Display ConstructionCOB
Backlighting ColourNo Backlight
Product RangeBTHQ21603V
Tổng Quan Sản Phẩm
The BTHQ21603V-SRE WC is a 16-character (5 x 8 dots) x 2 lines STN positive yellow reflective dot Matrix LCD Module with 6 O'clock direction viewing angle and 1/l6 Duty, l/5 bias driving scheme. 'NOVATEK' NT3881DH-01/AI (die form) LCD controller and driver or equivalent. 'SAMSUNG' KS0065B-PCC (die form) or equivalent 40-channel segment/common driver for dot matrix LCD.
- 16-pin ZIF SMD connector (CON-11.402)
Ứng Dụng
Audio, Imaging, Video & Vision, Consumer Electronics
Thông số kỹ thuật
Character Count x Line
16 x 2
Logic Voltage
5V
Font Set
English, Japanese
Character Size
3.15mm
Module Size
53mm x 20mm
Operating Temperature Max
50°C
Backlighting Colour
No Backlight
Display Appearance
Black on Yellow / Green
Interface Type
Parallel
Display Mode
Reflective
LCD Display Type
STN
Operating Temperature Min
0°C
Display Construction
COB
Product Range
BTHQ21603V
Tài Liệu Kỹ Thuật (1)
