IM535U6DXKMA1
Intelligent Power Module (IPM), IGBT, 600 V, 30 A, 2 kV, DIP, DIPIPM
Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
| Nhà Sản Xuất | INFINEON |
|---|---|
| Mã Số Linh Kiện Nhà Sản Xuất | IM535U6DXKMA1Sao chép |
| Thời gian giao hàng tiêu chuẩn của nhà sản xuất | 30 tuần |
| Mã Đặt Hàng | 3625309 |
| Phạm vi sản phẩm | CIPOS Mini |
| Được Biết Đến Như | IM535-U6D, SP003944830 |
| Mã sản phẩm của bạn | |
| Bảng Dữ Liệu Kỹ Thuật |
1,112 có sẵn
Bạn cần thêm?
1,112 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$21.000 |
| 5+ | US$17.710 |
| 10+ | US$14.410 |
| 50+ | US$13.730 |
| 100+ | US$13.040 |
| 250+ | US$12.400 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$21.00
Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Thông Tin Sản Phẩm
| Nhà Sản Xuất | INFINEON |
|---|---|
| Mã Số Linh Kiện Nhà Sản Xuất | IM535U6DXKMA1Sao chép |
| Thời gian giao hàng tiêu chuẩn của nhà sản xuất | 30 tuần |
| Mã Đặt Hàng | 3625309 |
| Phạm vi sản phẩm | CIPOS Mini |
| Được Biết Đến Như | IM535-U6D, SP003944830 |
| Bảng Dữ Liệu Kỹ Thuật | |
| IPM Power Device | IGBT |
| Voltage Rating (Vces / Vdss) | 600V |
| Current Rating (Ic / Id) | 30A |
| Isolation Voltage | 2kV |
| IPM Case Style | DIP |
| IPM Series | DIPIPM |
| Product Range | CIPOS Mini |
| SVHC | No SVHC (25-Jun-2025) |
Tổng Quan Sản Phẩm

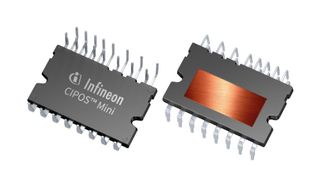

IM535U6DXKMA1 is a CIPOS™ Mini 600V, 30A three-phase TRENCHSTOP™ IGBT based intelligent power module with open emitter in DIP 36x21D package. It provides fully featured compact inverter solution with DCB substrate to enable excellent thermal performance. Moreover, it enables higher power capability based on Infineon’s leading-edge TRENCHSTOP™ IGBTs and anti-parallel diodes together with optimized SOI gate driver along with excellent thermal conduction and electrical isolation.
- Based on TRENCHSTOP™ IGBT
- Rugged SOI gate driver technology
- Integrated bootstrap function
- Over current shutdown
- All of 6 switches turn off during protection
- Under-voltage lockout at all channels
- Sleep function
- Cross-conduction prevention
- Built-in temperature monitoring
- Motor power rating up to 3000 W at 10 kHz
Thông số kỹ thuật
| IPM Power Device | IGBT |
|---|---|
| Current Rating (Ic / Id) | 30A |
| IPM Case Style | DIP |
| Product Range | CIPOS Mini |
| Voltage Rating (Vces / Vdss) | 600V |
|---|---|
| Isolation Voltage | 2kV |
| IPM Series | DIPIPM |
| SVHC | No SVHC (25-Jun-2025) |
Tài Liệu Kỹ Thuật (2)
Pháp Chế và Môi Trường
| Nước xuất xứ: Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ: | South Korea Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện |
|---|---|
| Số Thuế Quan: | 85423190 |
| US ECCN: | EAR99 |
| EU ECCN: | NLR |
| Tuân thủ tiêu chuẩn RoHS: | Có RoHS |
| Tuân thủ tiêu chuẩn RoHS Phthalates: | Có RoHS |
| SVHC: | No SVHC (25-Jun-2025) |
| Tải xuống Chứng Nhận Chất Lượng Sản Phẩm | Chứng Nhận Chất Lượng Sản Phẩm |
| Trọng lượng (kg): | .002 |
