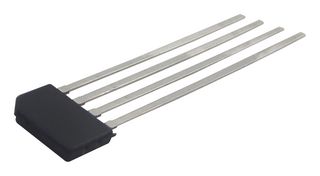

TLE4966LHALA1
Hall Effect Switch, Bipolar Hall Effect Switch, 0.0075 T, -0.0075 T, 2.7 V, 24 V
| Nhà Sản Xuất | INFINEON |
|---|---|
| Mã Số Linh Kiện Nhà Sản Xuất | TLE4966LHALA1Sao chép |
| Thời gian giao hàng tiêu chuẩn của nhà sản xuất | 20 tuần |
| Mã Đặt Hàng | 2480582 |
| Phạm vi sản phẩm | XENSIV Series |
| Được Biết Đến Như | TLE4966L, SP000014135 |
| Mã sản phẩm của bạn | |
| Bảng Dữ Liệu Kỹ Thuật |
Bạn cần thêm?
| Số Lượng | Giá |
|---|---|
| 1+ | US$1.010 |
| 10+ | US$0.873 |
| 50+ | US$0.806 |
| 100+ | US$0.751 |
| 250+ | US$0.712 |
| 500+ | US$0.672 |
| 1000+ | US$0.593 |
| 2500+ | US$0.548 |
Thông Tin Sản Phẩm
| Nhà Sản Xuất | INFINEON |
|---|---|
| Mã Số Linh Kiện Nhà Sản Xuất | TLE4966LHALA1Sao chép |
| Thời gian giao hàng tiêu chuẩn của nhà sản xuất | 20 tuần |
| Mã Đặt Hàng | 2480582 |
| Phạm vi sản phẩm | XENSIV Series |
| Được Biết Đến Như | TLE4966L, SP000014135 |
| Bảng Dữ Liệu Kỹ Thuật | |
| Switch Type | Bipolar Hall Effect Switch |
| Hall Effect Type | Direction Detection Sensor |
| Operating Point Typ | 0.0075T |
| Output Current | 10mA |
| Sensor Case Style | SSO |
| No. of Pins | 4Pins |
| Release Point Typ | -0.0075T |
| Hysteresis Typ | - |
| Supply Voltage Min | 2.7V |
| Supply Voltage Max | 24V |
| Sensor Case / Package | SSO |
| No. of Pins | 4 Pin |
| Sensor Output Type | Digital |
| No. of Outputs | 2Outputs |
| Output Interface | Open Collector |
| Operating Temperature Min | -40°C |
| Operating Temperature Max | 150°C |
| Product Range | XENSIV Series |
| MSL | MSL 1 - Unlimited |
| SVHC | No SVHC (25-Jun-2025) |
Tổng Quan Sản Phẩm
TLE4966LHALA1 is a high-precision hall-effect switch with direction detection designed specifically for highly accurate applications. Precise magnetic switching points and high temperature stability are achieved by active compensation circuits and chopper techniques on chip. The IC provides a speed signal at Q2 for every magnetic pole pair and a direction information at Q1, which is provided before the speed signal.
- Operation from unregulated power supply
- High sensitivity and high stability of the magnetic switching points
- High resistance to mechanical stress by active error compensation
- Reverse battery protection (-18V) and peak temperatures up to 195°C without damage
- Superior temperature stability
- Low jitter (typ. 1µs) and digital output signals
- Excellent matching between the 2 hall probes
- Hall plate distance 1.45mm
- Direction & speed information
- Direction signal switches before the speed signal
Cảnh Báo
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Thông số kỹ thuật
| Switch Type | Bipolar Hall Effect Switch |
|---|---|
| Operating Point Typ | 0.0075T |
| Sensor Case Style | SSO |
| Release Point Typ | -0.0075T |
| Supply Voltage Min | 2.7V |
| Sensor Case / Package | SSO |
| Sensor Output Type | Digital |
| Output Interface | Open Collector |
| Operating Temperature Max | 150°C |
| MSL | MSL 1 - Unlimited |
| Hall Effect Type | Direction Detection Sensor |
|---|---|
| Output Current | 10mA |
| No. of Pins | 4Pins |
| Hysteresis Typ | - |
| Supply Voltage Max | 24V |
| No. of Pins | 4 Pin |
| No. of Outputs | 2Outputs |
| Operating Temperature Min | -40°C |
| Product Range | XENSIV Series |
| SVHC | No SVHC (25-Jun-2025) |
Tài Liệu Kỹ Thuật (2)
Sản Phẩm Liên Kết
Tìm Thấy 2 Sản Phẩm
Pháp Chế và Môi Trường
| Nước xuất xứ: Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ: | Malaysia Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện |
|---|---|
| Số Thuế Quan: | 85423990 |
| US ECCN: | EAR99 |
| EU ECCN: | NLR |
| Tuân thủ tiêu chuẩn RoHS: | Có RoHS |
| Tuân thủ tiêu chuẩn RoHS Phthalates: | Có RoHS |
| SVHC: | No SVHC (25-Jun-2025) |
| Tải xuống Chứng Nhận Chất Lượng Sản Phẩm | Chứng Nhận Chất Lượng Sản Phẩm |
| Trọng lượng (kg): | .000408 |
