55100-3M-05-A
Hall Effect Sensor, Flange Mount, Voltage, 13 mm, 2.7 to 24 VDC, 55100 Series

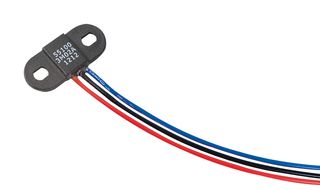

Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtLITTELFUSE
Mã Số Linh Kiện Nhà Sản Xuất55100-3M-05-A
Mã Đặt Hàng4254233
Phạm vi sản phẩm55100 Series
Bảng Dữ Liệu Kỹ Thuật
Có thể đặt mua
Thông báo với tôi khi có hàng trở lại
| Số Lượng | Giá |
|---|---|
| 1+ | US$9.800 |
| 10+ | US$8.520 |
| 25+ | US$8.430 |
| 50+ | US$8.330 |
| 100+ | US$7.070 |
| 500+ | US$6.660 |
| 1000+ | US$6.240 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$9.80
Nhập Mã Số Linh Kiện / Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Mã số này sẽ được thêm vào phần Xác nhận đơn hàng, Hóa đơn, Ghi chú giao hàng, Email xác nhận trên web và Nhãn sản phẩm.
Thông Tin Sản Phẩm
Nhà Sản XuấtLITTELFUSE
Mã Số Linh Kiện Nhà Sản Xuất55100-3M-05-A
Mã Đặt Hàng4254233
Phạm vi sản phẩm55100 Series
Bảng Dữ Liệu Kỹ Thuật
Sensing Range Max13mm
Sensor TypeProximity Sensor
Activating Distance Min13mm
Supply Voltage DC Min2.7V
Activating Distance Max-
Supply Voltage DC Max24V
Sensor MountingFlange
Output ConfigurationVoltage
Output Voltage400mV
Sensor TerminalsWire Leads
Operating Temperature Min-40°C
Operating Temperature Max100°C
Product Range55100 Series
SVHCTo Be Advised
Tổng Quan Sản Phẩm
55100-3M-05-A is a 55100 series miniature flange mount hall effect proximity sensor (25.5mm x 11.00m and only 3.00mm high). It features high switching speed upto 10KHz. It has long life upto 20 billion operations. It operates in static or dynamic magnetic field. It is used in applications such as position and limit sensing, RPM measurement, flow metering, commutation of brushless dc motors, angle sensing, magnetic encoders. It’s case design enables screw or adhesive mounting and capable of switching up to 24VDC and 20mA.
- Magnetically operated position sensor, reverse/over voltage protection
- Built in temperature compensation, unaffected by harsh environments
- 3 wire switch, 120 typical sensitivity gauss
- 1000mm cable length , tinned leads termination
- Supply voltage range from +2.7VDC to +24VDC (operate)
- 32VDC max overvoltage protection
- 12KHz switching speed
- Operating temperature range from -40°C to +100°C, IP67 rated
- Vibration is 50g maximum @ 50 to 2,000Hz, shock is 150g maximum at 11ms ½ sine
- Open collector output
Thông số kỹ thuật
Sensing Range Max
13mm
Activating Distance Min
13mm
Activating Distance Max
-
Sensor Mounting
Flange
Output Voltage
400mV
Operating Temperature Min
-40°C
Product Range
55100 Series
Sensor Type
Proximity Sensor
Supply Voltage DC Min
2.7V
Supply Voltage DC Max
24V
Output Configuration
Voltage
Sensor Terminals
Wire Leads
Operating Temperature Max
100°C
SVHC
To Be Advised
Tài Liệu Kỹ Thuật (1)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Mexico
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Mexico
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:85365080
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:To Be Advised
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.01173
