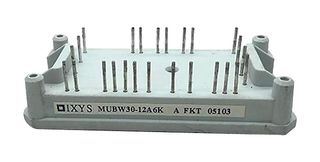

MUBW30-12A6K
IGBT Module, Three Phase CIB [Converter + Inverter + Brake], 30 A, 3 V, 130 W, 125 °C, Module
Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtLITTELFUSE
Mã Số Linh Kiện Nhà Sản XuấtMUBW30-12A6K
Mã Đặt Hàng3930428
Phạm vi sản phẩmTUK SGACK902S Keystone Coupler
Mã sản phẩm của bạn
Bảng Dữ Liệu Kỹ Thuật
Ngưng sản xuất
Thông Tin Sản Phẩm
Nhà Sản XuấtLITTELFUSE
Mã Số Linh Kiện Nhà Sản XuấtMUBW30-12A6K
Mã Đặt Hàng3930428
Phạm vi sản phẩmTUK SGACK902S Keystone Coupler
Bảng Dữ Liệu Kỹ Thuật
IGBT ConfigurationThree Phase CIB [Converter + Inverter + Brake]
Continuous Collector Current30A
Collector Emitter Saturation Voltage3V
Power Dissipation130W
Operating Temperature Max125°C
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.2kV
IGBT TechnologyNPT IGBT [Standard]
Transistor MountingPanel
Product RangeTUK SGACK902S Keystone Coupler
SVHCBoric acid (14-Jun-2023)
Tổng Quan Sản Phẩm
(CBI 1) Converter - Brake - Inverter module suitable for use with AC motor drives with input from single or three phase grid, three phase synchronous or asynchronous motor and electric braking operation applications.
- High level of integration
- Inverter with NPT IGBTs
- Low saturation voltage
- Epitaxial free wheeling diodes with hiperfast and soft reverse recovery
- Industry standard package with insulated copper base plate and soldering pins for PCB mounting
- Temperature sense included
Thông số kỹ thuật
IGBT Configuration
Three Phase CIB [Converter + Inverter + Brake]
Collector Emitter Saturation Voltage
3V
Operating Temperature Max
125°C
IGBT Termination
Press Fit
IGBT Technology
NPT IGBT [Standard]
Product Range
TUK SGACK902S Keystone Coupler
Continuous Collector Current
30A
Power Dissipation
130W
Transistor Case Style
Module
Collector Emitter Voltage Max
1.2kV
Transistor Mounting
Panel
SVHC
Boric acid (14-Jun-2023)
Tài Liệu Kỹ Thuật (2)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:85412900
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:Boric acid (14-Jun-2023)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.000001
