TOP255EN
AC/DC Off-Line Switcher IC, TOPSwitch-HX, Flyback, 85 VAC - 265 VAC, 66 kHz, 2.72 A out, 81 W, SIP-7

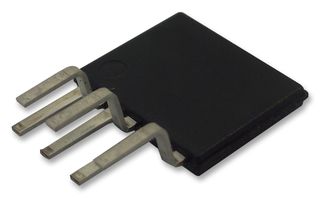

Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtPOWER INTEGRATIONS
Mã Số Linh Kiện Nhà Sản XuấtTOP255EN
Mã Đặt Hàng1695418
Phạm vi sản phẩmTOPSwitch-HX Series
Bảng Dữ Liệu Kỹ Thuật
917 có sẵn
Bạn cần thêm?
917 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$1.540 |
| 10+ | US$1.310 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$1.54
Nhập Mã Số Linh Kiện / Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Mã số này sẽ được thêm vào phần Xác nhận đơn hàng, Hóa đơn, Ghi chú giao hàng, Email xác nhận trên web và Nhãn sản phẩm.
Thông Tin Sản Phẩm
Nhà Sản XuấtPOWER INTEGRATIONS
Mã Số Linh Kiện Nhà Sản XuấtTOP255EN
Mã Đặt Hàng1695418
Phạm vi sản phẩmTOPSwitch-HX Series
Bảng Dữ Liệu Kỹ Thuật
Input Voltage Min85VAC
Input Voltage Max265VAC
IC Case / PackageSIP
Power Rating Max81W
TopologyFlyback
IsolationIsolated
Power Switch Voltage Rating700V
IC MountingThrough Hole
Operating Temperature Min-40°C
Operating Temperature Max150°C
Product RangeTOPSwitch-HX Series
Qualification-
Tổng Quan Sản Phẩm
The TOP255EN is an enhanced EcoSmart™, Integrated Off-line Switcher with 25W peak, advanced feature set and extended power range. TOPSwitch-HX cost effectively incorporates a 700V power MOSFET, high voltage switched current source, PWM control, oscillator, thermal shutdown circuit, fault protection and other control circuitry onto a monolithic device.
- Multi-mode operation maximizes efficiency at all loads
- Low thermal impedance junction-to-case (2°C per watt)
- Low height is ideal for adapters where space is limited
- Simple mounting using a clip to aid low cost manufacturing
- Line under-voltage (UV) detection prevents turn-off glitches
- Line overvoltage (OV) shutdown extends line surge limit
- Accurate programmable current limit
- Optimized line feed-forward for line ripple rejection
- Half frequency option for video applications
- Frequency jittering reduces EMI filter cost
- Heat sink is connected to SOURCE for low EMI
- Fully integrated soft-start for minimum start-up stress
- Energy efficient over entire load range
- Less than 200mW at 230VAC, no load consumption
- Standby power for 1W input
Ứng Dụng
Power Management, Consumer Electronics
Thông số kỹ thuật
Input Voltage Min
85VAC
IC Case / Package
SIP
Topology
Flyback
Power Switch Voltage Rating
700V
Operating Temperature Min
-40°C
Product Range
TOPSwitch-HX Series
Input Voltage Max
265VAC
Power Rating Max
81W
Isolation
Isolated
IC Mounting
Through Hole
Operating Temperature Max
150°C
Qualification
-
Tài Liệu Kỹ Thuật (2)
Sản Phẩm Liên Kết
Tìm Thấy 2 Sản Phẩm
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:China
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:China
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:85423990
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.002268
