BD28C57HFJ-EVK-001
Evaluation Board, BD28C57HFJ-LB, DC/DC Converter, Power Management
Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtROHM
Mã Số Linh Kiện Nhà Sản XuấtBD28C57HFJ-EVK-001
Mã Đặt Hàng4721201
Bảng Dữ Liệu Kỹ Thuật
2 có sẵn
Bạn cần thêm?
2 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$390.020 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$390.02
Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Mã số này sẽ được thêm vào phần Xác nhận đơn hàng, Hóa đơn, Ghi chú giao hàng, Email xác nhận trên web và Nhãn sản phẩm.
Thông Tin Sản Phẩm
Nhà Sản XuấtROHM
Mã Số Linh Kiện Nhà Sản XuấtBD28C57HFJ-EVK-001
Mã Đặt Hàng4721201
Bảng Dữ Liệu Kỹ Thuật
Silicon ManufacturerRohm Semiconductor
Silicon Core NumberBD28C57HFJ-LB
Kit Application TypePower Management
Application Sub TypeDC/DC Converter
Kit ContentsEvaluation Board BD28C57HFJ-LB
Product Range-
SVHCNo SVHC (21-Jan-2025)
Tổng Quan Sản Phẩm

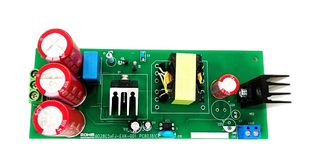

BD28C57HFJ-EVK-001 is a flyback method isolated 48W BD28C57HFJ evaluation board. This evaluation board outputs an isolated voltage of 24V from an input of 300V DC to 900V DC and the maximum output current is 2A. A SiC MOSFET (SCT12H12NZ) with 1700V, RdsON = 1.1ohm typ is used so that an input voltage of up to 900V DC can be applied. The control IC used is the BD28C57HFJ, which is suitable for driving SiC MOSFET. The control method is current mode. The oscillation frequency is approximately 65kHz and the duty max is 50%.
- 89% typ power supply efficiency
- 0.48Vpp max output ripple voltage
- Operating temperature range from -10 to 60°C
Thông số kỹ thuật
Silicon Manufacturer
Rohm Semiconductor
Kit Application Type
Power Management
Kit Contents
Evaluation Board BD28C57HFJ-LB
SVHC
No SVHC (21-Jan-2025)
Silicon Core Number
BD28C57HFJ-LB
Application Sub Type
DC/DC Converter
Product Range
-
Tài Liệu Kỹ Thuật (1)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Japan
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Japan
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:90308900
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:No SVHC (21-Jan-2025)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.000001
