SKYPER 32 R
IGBT Driver, Half Bridge, 15 A, 14.4 V to 15.6 VPCB-40
Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtSEMIKRON
Mã Số Linh Kiện Nhà Sản XuấtSKYPER 32 R
Mã Đặt Hàng1300530
Phạm vi sản phẩmSKYPER Series
Bảng Dữ Liệu Kỹ Thuật
92 có sẵn
Bạn cần thêm?
92 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
Có sẵn cho đến khi hết hàng
| Số Lượng | Giá |
|---|---|
| 1+ | US$342.590 |
| 5+ | US$339.810 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$342.59
Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Thông Tin Sản Phẩm
Nhà Sản XuấtSEMIKRON
Mã Số Linh Kiện Nhà Sản XuấtSKYPER 32 R
Mã Đặt Hàng1300530
Phạm vi sản phẩmSKYPER Series
Bảng Dữ Liệu Kỹ Thuật
No. of Channels2Channels
IGBT ConfigurationDual [Half Bridge]
Continuous Collector Current-
Driver ConfigurationHalf Bridge
Collector Emitter Saturation Voltage-
Power Switch TypeIGBT
Power Dissipation-
Operating Temperature Max85°C
Transistor Case StyleDIP
IC Case / PackagePCB
IC MountingThrough Hole
IGBT TerminationSolder
Collector Emitter Voltage Max1.7kV
IGBT Technology-
Transistor MountingThrough Hole
Supply Voltage Min14.4V
Product RangeSKYPER Series
Supply Voltage Max15.6V
Input Delay1.1µs
Output Delay1.1µs
SVHCNo SVHC (15-Jun-2015)
Sản phẩm thay thế cho SKYPER 32 R
Tìm Thấy 1 Sản Phẩm
Tổng Quan Sản Phẩm

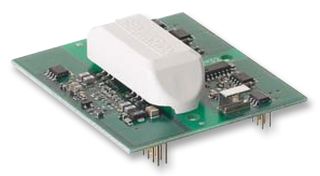

The SKYPER 32 R is a Dual IGBT Driver IC, the 32-core constitutes an interface between IGBT modules and the controller. The driver is developed according to the requirements of UL standard. This core is a half bridge driver. Basic functions for driving, potential separation and protection are integrated in the driver. Thus it can be used to build up a driver solution for IGBT module.
- Two output channels
- Integrated potential free power supply for secondary side
- Short pulse suppression
- Under voltage protection
- Drive interlock (dead time) top/bottom (DT)
- Shutdown input
- Up to 1200VDC bus voltage
Ứng Dụng
Industrial
Thông số kỹ thuật
No. of Channels
2Channels
Continuous Collector Current
-
Collector Emitter Saturation Voltage
-
Power Dissipation
-
Transistor Case Style
DIP
IC Mounting
Through Hole
Collector Emitter Voltage Max
1.7kV
Transistor Mounting
Through Hole
Product Range
SKYPER Series
Input Delay
1.1µs
SVHC
No SVHC (15-Jun-2015)
IGBT Configuration
Dual [Half Bridge]
Driver Configuration
Half Bridge
Power Switch Type
IGBT
Operating Temperature Max
85°C
IC Case / Package
PCB
IGBT Termination
Solder
IGBT Technology
-
Supply Voltage Min
14.4V
Supply Voltage Max
15.6V
Output Delay
1.1µs
Tài Liệu Kỹ Thuật (2)
Sản Phẩm Liên Kết
Tìm Thấy 1 Sản Phẩm
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:85423990
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Có
RoHS
Tuân thủ tiêu chuẩn RoHS Phthalates:Có
RoHS
SVHC:No SVHC (15-Jun-2015)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.029
