STMICROELECTRONICS EVL80WLED-STCH03

EVAL BOARD, LIGHTING, LED DRIVER

STMICROELECTRONICS EVL80WLED-STCH03
×

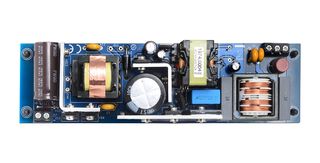

Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.

Mã Số Linh Kiện Nhà Sản Xuất:
EVL80WLED-STCH03
Mã Đơn Hàng:
3387309
  • Nhập mã linh kiện tùy chỉnh vào ô ghi chú phía trên
  • Bạn đã thêm tối đa mã linh kiện.
    Xóa các dữ liệu bạn đã nhập trước đó để thêm dữ liệu mới.

Đã lưu mã linh kiện

Part Number Saved

Bảng Dữ Liệu Kỹ Thuật:
EVL80WLED-STCH03   Bảng dữliệu
ECAD / MCAD
Supply Frame Models Link
Xem tất cả Tài Liệu Kỹ Thuật

Tổng Quan Sản Phẩm

80W-1A primary side current loop control LED driver with STCH03 is a demonstration board for street lighting applications with a primary current sensing control loop. The LED driver is a fixed current source with a very fast start-up time, protections to short-circuit and to open load. The board is optimized to supply an LED string load in the range from 40V to 80V with a fixed 1A current source with a very low current ripple. Due to current primary side STCH03 control loop, the output stage is composed of a simple diode rectification and the output capacitor. Form factor is compatible with street lighting application. At full load the efficiency is above the 90% at nominal voltages and remains very close to this value till half the load. Output short-circuit and no-load protections are auto-restart for a safe operation in lighting environment. Low input power is there at no-load conditions.
  • Input voltage (Vin) range from 90Vrms to 265Vrms, input frequency range from 45Hz to 66Hz
  • LED string range fro 40V to 80V / 1A, output current ripple is 50mA
  • Fast start-up is 300ms, high power factor, low THD (5%)
  • No-load power is 0.5W at 230Vin
  • Average full load efficiency is 90%
  • Short circuit protection with auto-restart
  • LED string open with auto-restart
  • According to EN61000-3-2 class-C or JEITA-MITI class-C
  • EMI according to EN55022 class B conducted emissions
  • Safety according to EN60065C

Cảnh Báo

Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.

Thông Tin Sản Phẩm

Bạn muốn xem các sản phẩm tương tự? Chỉ cần chọn các thuộc tính bắt buộc của bạn bên dưới và nhấn nút ×


:
-

:
1Outputs

:
50mA

:
90VAC

:
265VAC

:
STCH03

:
-

:
Eval Board STCH03

Tìm các sản phẩm tương tự Chọn và thay đổi các đặc tính ở trên để tìm các sản phẩm tương tự.

Tài Liệu Kỹ Thuật (2)

2 Có sẵn Bạn cần thêm?

Kho ở 2 Vương quốc Anh có thể giao hàng trong vòng 4-6 ngày làm việc

Do điều kiện thị trường, thời gian giao hàng chỉ mang tính chất tham khảo và có thể bị thay đổi mà không báo trước

US$174.53

Không thể định giá. Xin hãy liên hệ bộ phận Hỗ Trợ Khách Hàng.

Giá cho:
Cái
Nhiều: 1 Tối thiểu: 1
  • 1+
Số Lượng Giá Giá của bạn


1+ US$174.53
