STMICROELECTRONICS STEVAL-ILL073V1

EVAL BOARD, RGB LED DRIVER

STMICROELECTRONICS STEVAL-ILL073V1
×

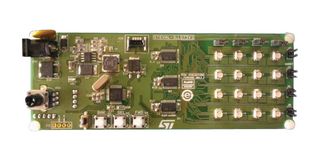

Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.

Mã Số Linh Kiện Nhà Sản Xuất:
STEVAL-ILL073V1
Mã Đơn Hàng:
3228656
  • Nhập mã linh kiện tùy chỉnh vào ô ghi chú phía trên
  • Bạn đã thêm tối đa mã linh kiện.
    Xóa các dữ liệu bạn đã nhập trước đó để thêm dữ liệu mới.

Đã lưu mã linh kiện

Part Number Saved

Bảng Dữ Liệu Kỹ Thuật:
STEVAL-ILL073V1   Bảng dữliệu
ECAD / MCAD
Supply Frame Models Link
Xem tất cả Tài Liệu Kỹ Thuật

Tổng Quan Sản Phẩm

High brightness,RGB LED array driver system evaluation board with local dimming and diagnostics based on the ALED1642GW independent PWM LED driver controlled through an STM8A microcontroller SPI interface. A 16RGB LED matrix is driven by threeALED1642GW LED drivers, one for each channel (red, green and blue). The on-board A7986A DC-DC converter, accepting standard adapter input voltages, provides the voltages and power for the overall operation of the board. The STEVAL-ILL073V1 includes a USB-UART daughterboard bridge for communication with a PC. The evaluation board is also equipped with jumpers to simulate LED open circuit and LED short circuit faults, and a 4-pin SWIM connector to debug and to develop the STM8 microcontroller firmware.
  • High brightness 4 x 4RGB LED matrix
  • Complete hardware and software package
  • Various preconfigured and programmable patterns
  • Open / short error simulation and real-time detection
  • 6 to 28 V DC polarity independent power supply
  • GUI for advanced driver configuration
  • USB-UART bridge for PC connection

Chú Thích

Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.

Thông Tin Sản Phẩm

Bạn muốn xem các sản phẩm tương tự? Chỉ cần chọn các thuộc tính bắt buộc của bạn bên dưới và nhấn nút ×


:
Constant Current

:
16Outputs

:
6VDC

:
28VDC

:
ALED1642GW

:
PWM

:
Eval Board ALED1642GW

Tìm các sản phẩm tương tự Chọn và thay đổi các đặc tính ở trên để tìm các sản phẩm tương tự.

Tài Liệu Kỹ Thuật (3)

3 Có sẵn Bạn cần thêm?

Kho ở 3 Vương quốc Anh có thể giao hàng trong vòng 4-6 ngày làm việc

Do điều kiện thị trường, thời gian giao hàng chỉ mang tính chất tham khảo và có thể bị thay đổi mà không báo trước

US$96.55
