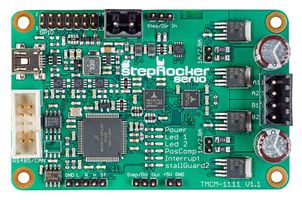

TMCM-1111 STEPROCKER
Controller Board, TMC4361, Power Management - Motor Control, 2-Phase Stepper Motor Controller/Driver
Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.
Nhà Sản XuấtTRINAMIC / ANALOG DEVICES
Mã Số Linh Kiện Nhà Sản XuấtTMCM-1111 STEPROCKER
Mã Đặt Hàng3804181
Mã sản phẩm của bạn
Bảng Dữ Liệu Kỹ Thuật
6 có sẵn
2 Bạn có thể đặt trước hàng ngay bây giờ
6 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$168.59 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$168.59
Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Thông Tin Sản Phẩm
Nhà Sản XuấtTRINAMIC / ANALOG DEVICES
Mã Số Linh Kiện Nhà Sản XuấtTMCM-1111 STEPROCKER
Mã Đặt Hàng3804181
Bảng Dữ Liệu Kỹ Thuật
Application Sub Type2-Phase Stepper Motor Controller/Driver
Silicon ManufacturerTrinamic
Kit Application TypePower Management - Motor Control
Silicon Core NumberTMC4361
Kit ContentsController Board TMC4361
Product Range-
SVHCNo SVHC (16-Jul-2019)
Tổng Quan Sản Phẩm
TMCM-1111 STEPROCKER is a single axis motor controller/driver board for 2-phase bipolar stepper motors. It supports S-shaped ramps in addition to linear ramps and closed-loop operation together with an external encoder. Suitable for highly compact single axis stepper motor controller/driver board for 2-phase bipolar stepper motors, linear and S-shaped ramps and closed-loop operation together with external encoder applications.
- Single axis controller/driver for 2-phase bipolar stepper motor
- S-shaped ramps and linear ramps
- Closed-loop operation with external encoder
- Supply voltage range from +10V DC to 30V DC
- Up to 2.8A RMS motor current
- Multi-purpose inputs and outputs
- Interfaces: RS485 host interface, USB 2.0 host interface (mini-USB CONN), step/Dir input (TTL level)
- 3 multi-purpose I/P(used for incremental ABN-encoder), 6 multi-purpose I/Os, 2 open-drain O/Ps
- START input/output for synchronized motion with several axes
- Board size: 85mm x 55mm, height 15mm max. without mating connector
Thông số kỹ thuật
Application Sub Type
2-Phase Stepper Motor Controller/Driver
Kit Application Type
Power Management - Motor Control
Kit Contents
Controller Board TMC4361
SVHC
No SVHC (16-Jul-2019)
Silicon Manufacturer
Trinamic
Silicon Core Number
TMC4361
Product Range
-
Tài Liệu Kỹ Thuật (2)
Pháp Chế và Môi Trường
Nước xuất xứ:
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ:Germany
Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện
Số Thuế Quan:84733020
US ECCN:EAR99
EU ECCN:NLR
Tuân thủ tiêu chuẩn RoHS:Không
Tuân thủ tiêu chuẩn RoHS Phthalates:Không
SVHC:No SVHC (16-Jul-2019)
Tải xuống Chứng Nhận Chất Lượng Sản Phẩm
Chứng Nhận Chất Lượng Sản Phẩm
Trọng lượng (kg):.035
