HAIS 100-TP
Current Transducer, HAIS Series, 100A, -300A to 300A, 1 %, Voltage Output, 4.75 Vdc to 5.25 Vdc

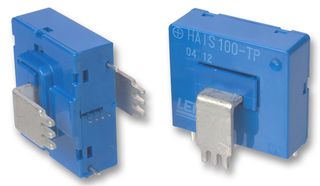

Hình ảnh chỉ mang tính minh họa. Vui lòng xem phần mô tả sản phẩm.

| Nhà Sản Xuất | LEM |
|---|---|
| Mã Số Linh Kiện Nhà Sản Xuất | HAIS 100-TPSao chép |
| Thời gian giao hàng tiêu chuẩn của nhà sản xuất | 10 tuần |
| Mã Đặt Hàng | 1617429 |
| Phạm vi sản phẩm | HAIS Series |
| Mã sản phẩm của bạn | |
| Bảng Dữ Liệu Kỹ Thuật |
252 có sẵn
100 Bạn có thể đặt trước hàng ngay bây giờ
50 Giao hàng trong 2 ngày làm việc(Singapore có sẵn)
202 Giao hàng trong 4-6 ngày làm việc(Vương quốc Anh có sẵn)
| Số Lượng | Giá |
|---|---|
| 1+ | US$28.240 |
| 10+ | US$25.370 |
| 25+ | US$24.960 |
| 50+ | US$24.540 |
| 100+ | US$24.050 |
Giá cho:Each
Tối thiểu: 1
Nhiều: 1
US$28.24
Ghi chú dòng
Chỉ thêm phần Xác nhận đơn hàng, Hóa đơn và Ghi chú giao hàng cho đơn hàng này.
Thông Tin Sản Phẩm
| Nhà Sản Xuất | LEM |
|---|---|
| Mã Số Linh Kiện Nhà Sản Xuất | HAIS 100-TPSao chép |
| Thời gian giao hàng tiêu chuẩn của nhà sản xuất | 10 tuần |
| Mã Đặt Hàng | 1617429 |
| Phạm vi sản phẩm | HAIS Series |
| Bảng Dữ Liệu Kỹ Thuật | |
| Sensor Output Type | Voltage |
| Supply Voltage DC Min | 4.75V |
| Supply Voltage Range | 4.75V to 5.25V |
| Measured Current | AC / DC / Pulsed |
| Supply Voltage DC Max | 5.25V |
| Accuracy | 1% |
| Current Measuring Range DC | -300A to 300A |
| Current Sensor Technology | Open Loop Hall Effect |
| Current Measuring Range AC | -300A to 300A |
| Response Time | 5µs |
| Primary Current | 100A |
| Secondary Signal Type | - |
| Accuracy % | 1% |
| Sensor Mounting | Through Hole |
| Operating Temperature Min | -40°C |
| Operating Temperature Max | 85°C |
| Product Range | HAIS Series |
| SVHC | No SVHC (25-Jun-2025) |
Tổng Quan Sản Phẩm
HAIS 100-TP is a current transducer for the electronic measurement of current: DC, AC, pulsed, with galvanic separation between the primary circuit and the secondary circuit. Applications include AC variable speed drives and servo motor drives, static converters for DC motor drives, battery supplied applications, Uninterruptible Power Supplies (UPS), Switched Mode Power Supplies (SMPS) and power supplies for welding applications.
- Hall effect measuring principle
- Galvanic separation between primary and secondary circuit
- Insulation test voltage of 2500V, single power supply of +5V
- Low power consumption, fixed offset and sensitivity
- Insulating plastic case recognized according to UL 94-V0
- Small size and space saving, only one design for wide current ratings range
- High immunity to external interference, Uref IN/OUT
- 100A primary nominal RMS current at RL = 10kohm
- Primary current measuring range: ±300A at RL = 10kohm
- Ambient operating temperature range from -40 to +85°C
Thông số kỹ thuật
| Sensor Output Type | Voltage |
|---|---|
| Supply Voltage Range | 4.75V to 5.25V |
| Supply Voltage DC Max | 5.25V |
| Current Measuring Range DC | -300A to 300A |
| Current Measuring Range AC | -300A to 300A |
| Primary Current | 100A |
| Accuracy % | 1% |
| Operating Temperature Min | -40°C |
| Product Range | HAIS Series |
| Supply Voltage DC Min | 4.75V |
|---|---|
| Measured Current | AC / DC / Pulsed |
| Accuracy | 1% |
| Current Sensor Technology | Open Loop Hall Effect |
| Response Time | 5µs |
| Secondary Signal Type | - |
| Sensor Mounting | Through Hole |
| Operating Temperature Max | 85°C |
| SVHC | No SVHC (25-Jun-2025) |
Tài Liệu Kỹ Thuật (3)
Pháp Chế và Môi Trường
| Nước xuất xứ: Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiệnNước xuất xứ: | Bulgaria Quốc gia nơi quy trình sản xuất quan trọng cuối cùng được thực hiện |
|---|---|
| Số Thuế Quan: | 85043129 |
| US ECCN: | EAR99 |
| EU ECCN: | NLR |
| Tuân thủ tiêu chuẩn RoHS: | Có RoHS |
| Tuân thủ tiêu chuẩn RoHS Phthalates: | Có RoHS |
| SVHC: | No SVHC (25-Jun-2025) |
| Tải xuống Chứng Nhận Chất Lượng Sản Phẩm | Chứng Nhận Chất Lượng Sản Phẩm |
| Trọng lượng (kg): | .03 |
